J4 RTS Antrieb für Jalousie/Raffstore mit integriertem RTS Funkempfänger von Somfy
Der J4 RTS vereint alle Vorteile eines J4 WT und eines Funkempfängers Soliris Modulis Slim Receiver RTS.

Der Antrieb ist bereits in der unteren Endlage ausgeliefert. Die obere Endlage wird über den Schaltfühler oder nach 120 (von max. 200) Antriebswelle-Umdrehungen erreicht. Unkomplizierte und sichere Fernanpassung der Endlagen per RTS Funk. Keine Einhaltung einer Mindestdistanz bei der Endlagenanpassungen, keine Druckknöpfe-Betätigung mehr. Integrierte Wind- und Sonnenautomatik (identisch zum aktuellen Soliris Modulis Slim Receiver RTS).

Ferneinstellung der Endlagen per RTS, Drehrichtungsänderung, abnehmbarer 2D Schaltfühler mit Überwachung der beiden Laufrichtungen sowie Blockiererkennung sind weitere Vorteile des J4 RTS.

Technische Daten:

- Betriebsspannung: 230V / 50Hz
- Anschlussleitung: schwarz mit Stecker, 0,5m + StaS3
- 24 U/min
- IP Schutzklasse: IP 67
- Temperaturbereich: -10 Grad C bis +40 Grad C
- 6Nm bis ca. 8m2 Storenfläche, Motorenlänge=295mm / 10Nm bis ca. 13m2 Storenfläche / 18Nm bis ca. 24m2 Storenfläche (ca. 2kg/m2)

Welchen Motor benötige ich für meine Lamellenstore?
- 6Nm Antrieb bis ca. 8m2 Storenfläche (ca. 2kg/m2)
- 10Nm Antrieb bis ca. 13m2 Storenfläche (ca. 2kg/m2)
- 18Nm Antrieb bis ca. 24m2 Storenfläche (ca. 2kg/m2)

Lieferumfang:
1 St. J4 RTS Antrieb, Motorenstärke 6Nm inkl. Achsadapter zu Nutrohr 14x3,7mm mit Stift M 5x5, Kabel 0,5m mit Stas3 Stecker, Resonanzsperren montiert und 2 Haltebügel.
Antrieb mit passendem Lieferumfang zum einbau in Oberschiene (Kanal) 58x56mm Stoma.

Zubehör:
- Bei dem Einbau in eine Schenker Lamelle mit Storenkanal 78x67mm
Service Kit Schenker mitbestellen (Art. Nr. 9016299)
Im Service Kit ist der passende Wellenadapter zu Nutrohr 14x60° und das Befestigungszubehör enthalten.

- Bei dem Einbau in eine Griesser Lamelle mit Storenkanal 65x64mm
Service Kit Griesser mitbestellen (Art. Nr. 9015061)
Im Service Kit ist der passende Wellenadapter 7mm 6 Kant und das Befestigungszubehör enthalten.

Empfohlene Funkfernbedienungen und Funkwandsender:
- Situo 1 Variation RTS II, 1- Kanal Funkhandsender mit Scrollrad
- Situo 5 Variation RTS II, 5- Kanal Funkhandsender mit Scrollrad
- Situo 1 Variation Soliris RTS II, 1- Kanal Funkhandsender mit Sonnenautomatik
- Telis 16 RTS Funkhandsender, 16- Kanal Funkhandsender
- Smoove Origin RTS, 1-Kanal Funkwandsender

Zubehör das Sie auch interessieren könnte:
- Universal Montage- und Einstellkabel für alle Somfy 230V Antriebe

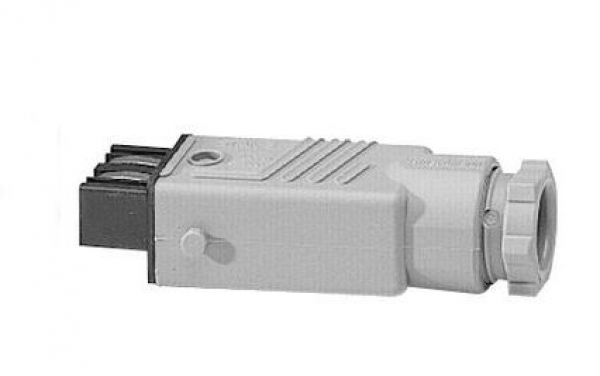

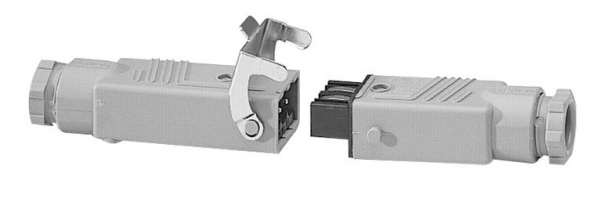

- Hirschmann-Kupplung STAK3 (Zuleitung)
- Passende RTS Funk- Hand- Wandsender
- TaHoma Switch (Fenster/Terrasse/Zugang/Beleuchtung/Philips HUE)

Service Kit Schenker umfasst die passenden Teile für den Einbau eines Antriebs der J4 Baureihe in einen Storenkanal 78x67mm.
Im Service Kit ist der passende Wellenadapter zu Nutrohr 14x60° und das Befestigungszubehör enthalten.

Lieferumfang:
- 2x J4-Antriebsclipadapter für Storenkanal 78x67mm (9014686)
- J4 Halteklammer innenliegend (9014218)
- 2x Wellenadapter, Durchmesser 14mm, 60°, ohne Gewinde, ohne Gewindestift (9014173)

Hinweis:
Dieses Service Kit Schenker (Somfy) passt NICHT zu den neuen Somfy J4 S io Protect Motoren und auch NICHT zu Elero Motoren!

Kurbelhalter verstellbar schnapper.
In diversen Farben erhältlich.
Passend zu unseren Alu- Kurbeln mit Alu-Griff.
Lochabstand=48mm

- Durchmesser 10mm, Länge 42mm, ohne Gewinde, ohne Gewindestift (Art.Nr. 9014178)
- Durchmesser 12mm, Länge 37mm, ohne Gewinde, ohne Gewindestift (Art.Nr. 9014180)

Die Wellenadapter passen zu unseren Somfy J4 Motoren für Lamellenstoren.

JA Soft Antrieb für Jalousie/Raffstoren / Programmierung der Endlagen mechanisch durch Druckknopf
Jalousieantriebe sind optimal auf die spezifischen Anforderungen von Jalousien abgestimmt. Die Antriebe verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Dank der Soft-Technologie sind die Jalousiemotoren von Elero ausserdem besonders leise und schonend. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von aussen zugänglich.
Der Jalousieantrieb mit geräuschloser Softbremse und doppelseitigem Abtrieb. Endabschaltung erfolgt mechanisch.

Programmierung der Endlagen ohne Einstellkabel möglich:

Einstellung des oberen Endpunktes: Die Einstellung des oberen Endpunktes ist nur erforderlich, wenn der Endpunkt vor der Abschaltung durch den Auflaufpilz liegt. Ansonsten wird die Jalousie nur durch den Auflaufpilz abgeschaltet. Jalousie mit Hilfe der entsprechenden Tasten nach oben fahren, während dem fahren gleichzeitig den orangefarbenen Einstelltaster am Motor eindrücken und mindestens 5 Sekunden
gedrückt halten (Einstelltaster bleibt eingerastet). Den oberen Endpunkt zielgenau anfahren (Feineinstellung mittels Tippbetrieb am Taster). Durch Änderung der Bewegungsrichtung wird die Einstelltaste
automatisch entrastet, der obere Endpunkt ist damit eingestellt.
Einstellung des unteren Endpunktes: Einstellung analog zum oberen Endpunkt. Jalousie mit Hilfe der entsprechenden Tasten nach unten fahren, während dem fahren gleichzeitig den weissfarbenen Einstelltaster am Motor eindrücken und mindestens 5 Sekunden gedrückt halten (Einstelltaster bleibt eingerastet). Den unteren Endpunkt zielgenau anfahren (Feineinstellung mittels Tippbetrieb am Taster). Durch Änderung der Bewegungsrichtung wird die Einstelltaste automatisch entrastet, der untere Endpunkt ist damit eingestellt.

Technische Daten:
- Betriebsspannung: 230V / 50Hz
- Anschlussleitung: schwarz mit Stecker, 0,5m + StaS3
- 24 U/min
- IP Schutzklasse: IP 67
- Temperaturbereich: -10 Grad C bis +40 Grad C
- 6Nm bis ca. 9m2 Storenfläche / 9Nm bis ca. 12m2 Storenfläche
- Motorenlänge inkl. Wellenadapter: 6Nm Motor = 305mm / 9Nm Motor = 340mm

Lieferumfang:
1St. JA Soft Antrieb inkl. Achsadapter, Auflaufpilz, Kabel 0,5m mit Stas3 Stecker.
Antrieb mit passendem Lieferumfang zum Einbau in Oberschiene.

Ausführung:
Bei dem Einbau in eine Stoma Lamelle mit Storenkanal 58x56mm
- Ausführung Stoma mit passenden Wellenadaptern zu Nutrohr 14x3,7mm
- Kabel 0,5m mit Stas3 Stecker
- Passendes Befestigungszubehör

Bei dem Einbau in eine Schenker Lamelle mit Storenkanal 78x67mm
- Ausführung Schenker mit passenden Wellenadaptern zu Nutrohr 14x60°
- Kabel 0,5m mit Stas3 Stecker
- Passendes Befestigungszubehör

Bei dem Einbau in eine Griesser Lamelle mit Storenkanal 65x64mm
- Ausführung Griesser mit passenden Wellenadaptern 11mm 6-Kant
- Kabel 0,5m mit Stas3 Stecker
- Passendes Befestigungszubehör

Empfehlung:
- Hirschmann-Kupplung STAK3 (Dies ist die Kupplung die an die Zuleitung (230V/50Hz) kommt.)

J4 WT Protect  Antrieb für Jalousie/Raffstoren
Der J4 WT Protect ist der erfolgreichste elektronische Antrieb für Raffstoren auf dem Markt und eignet sich sowohl zur Erstausrüstung wie auch zur Nachrüstung. Der Antrieb ist bereits in der unteren Endlage ausgeliefert. Die obere Endlage wird über den Schaltfühler oder nach 120(von max.200) Antriebswellen-Umdrehungen erreicht. Unkomplizierte und sichere Fernanpassung der Endlagen per Einstellkabel oder über den Funkempfänger Soliris Modulis Slim Receiver RTS. Keine Einhaltung einer Mindestdistanz bei der Endlagenanpassung, keine Druckknöpfe-Bestätigung mehr.

Der 2D Magnetschaltfühler überwacht beide Laufrichrungenund ist abnehmbar. Ferneinstellung der Endlagen per Einstellkabel, abnehmbarer 2D Schaltfühler mit Überwachung der beiden Laufrichtungen sowie Blockiererkennung sind weitere Vorteile des J4 WT.

Der J4 WT Protect Antrieb von Somfy kann als Ersatz für z.b. den J4 HTM, J4 1TN / 2TN oder für Elero Antriebe JA / JAR verwendet werden.

Im Vergleich zum J4 WT Antrieb wurden die Vorteile des J4 WT Protect Antriebes zusätzlich mit 2 neuen Funktionen für den Schutz und die Ästhetik des Behangs weiterentwickelt:
• Hinderniserkennung und Festfrierschutz in die AUF-Richtung mit einem Alleinstellungsmerkmal: Nach Erkennung der Blockade, stoppt der Antrieb, und die Aufzugsbänder werden anschließend automatisch entlastet
• Der J4 WT Protect bietet eine automatische Anpassung der fixen oberen Endlage und verhindert damit, dass das hochgefahrene Lamellenpaket nach wenigen Wochen außerhalb der Blende sichtbar wird. Das normale sich ändernde Wickelverhalten der Aufzugsbänder wird damit zuverlässig kompensiert

Technische Daten:
- Betriebsspannung: 230V / 50Hz
- Anschlussleitung: schwarz mit Stecker, 0,5m + StaS3
- 24 U/min
- IP Schutzklasse: IP 67
- Temperaturbereich: -10 Grad C bis +40 Grad C
- 6Nm bis ca. 8m2 Storenfläche (Art.Nr. 1240982) / 10Nm bis ca. 13m2 Storenfläche (Art.Nr. 1240983) / 18Nm bis ca. 24m2 Storenfläche (Art.Nr. 1240984)

Lieferumfang:
1St. J4 WT Protect Antrieb, Motorenstärke 6Nm, inkl. Achsadapter zu Nutrohr 14x3,7mm mit Stift M 5x5, Kabel 0,5m mit Stas3 Stecker, Resonanzsperren montiert und 2 Haltebügel.
Antrieb mit passendem Lieferumfang zum Einbau in Oberschiene (Kanal) 58x56mm Stoma.


Zubehör:
- Bei dem Einbau in eine Schenker Lamelle mit Storenkanal 78x67mm
Service Kit Schenker mitbestellen (Art. Nr. 9016299)
Im Service Kit ist der passende Wellenadapter zu Nutrohr 14x60° und das Befestigungszubehör enthalten.

- Bei dem Einbau in eine Griesser Lamelle mit Storenkanal 65x64mm
Service Kit Griesser mitbestellen (Art. Nr. 9015061)
Im Service Kit ist der passende Wellenadapter 7mm 6 Kant und das Befestigungszubehör enthalten.

Empfehlung:
- Einstellkabel mit den Tasten Auf, Ab, RTS und WT (Einstellkabel zum einstellen der Endlagen.)

- Hirschmann-Kupplung STAK3 (Dies ist die Kupplung die an die Zuleitung (230V/50Hz) kommt.)

Service Kit Stoma umfasst die passenden Teile für den Einbau eines Antriebs der J4 Baureihe in einen Storenkanal 58x56mm.
Im Service Kit ist der passende Wellenadapter und das Befestigungszubehör enthalten.

Lieferumfang:
- 2x J4-Halteklammer für Storenkanal 58x56mm (9000990)
- J4-Resonanzsperre Set 2x (19x235mm) (9014228)
- 2x Wellenadapter zu Nutrohr 14x3,7mm, ohne Gewinde, ohne Gewindestift (9014172)
(Lieferumfang gemäss 1. Abbildung!)
