J4 io Antrieb

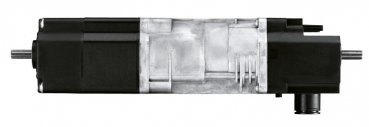

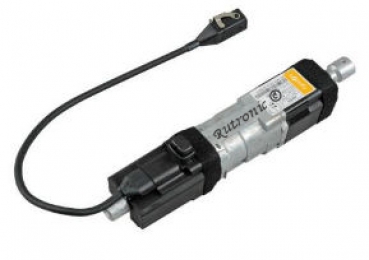

J4 io Protect Antrieb für Jalousie/Raffstore mit integriertem io Funkempfänger von Somfy
Der io Funkmotor besteht aus dem J4 io Antrieb mit integriertem Funkempfänger und dem Stecker StaS3.

Die vertikale Positionierung und die Lamellenneigung werden durch 2 getrennte Bewegungen sowohl angefahren als auch zurückgemeldet. Diese Rückmeldung ermöglicht die Speicherung von beliebig vielen Positionen inkl. Lamellenneigung. Diese Positionen können als Szenarien entweder manuell, zeit- oder sensorgesteuert aufgerufen werden. Aufwendige Laufzeiteinstellungen für jeden Behang sind nicht notwendig. Dank der Anpassung des maximalen Wendebereichs auf die vom Hersteller definierten Wicklungslager-Einstellungen, wird eine hohe Genauigkeit der Lamellenneigung sichergstellt. Auch ohne Szenarieneinbindung bietet der J4 io die Möglichkeit, die "my"-Postion z.B. auf mittlere Höhe zu positionieren. Diese wird direkt angefahren inkl. Lamellenneigung.

Ferneinstellung der Endlagen, Drehrichtungsänderung, abnehmbarer 2D Schaltfühler mit Überwachung der beiden Laufrichtungen sowie Blockiererkennung sind weitere Vorteile des J4 io.

Vorteile der neuen J4 io Funkmotoren mit Protect Funktionen:
• Der J4 io Protect bietet eine automatische Anpassung der fixen oberen Endlage und verhindert damit, dass das hochgefahrene Lamellenpaket nach wenigen Wochen außerhalb der Blende sichtbar wird. Das normale sich ändernde Wickelverhalten der Aufzugsbänder wird damit zuverlässig kompensiert
• Die vertikale Positionierung und die Lamellenneigung werden durch 2 getrennte Bewegungen sowohl angefahren als auch zurückgemeldet. Diese Rückmeldung ermöglicht die Speicherung von beliebig vielen Positionen inkl. Lamellenneigung. Diese Positionen können als Szenarien entweder manuell, zeit- oder sensorgesteuert aufgerufen werden. Aufwendige Laufzeiteinstellungen mit externen Funkempfängern für jeden Behang sind nicht notwendig

Welchen Motor benötige ich für meine Lamellenstore?
- 6Nm Antrieb bis ca. 8m2 Storenfläche (ca. 2kg/m2)
- 10Nm Antrieb bis ca. 13m2 Storenfläche (ca. 2kg/m2)
- 18Nm Antrieb bis ca. 24m2 Storenfläche (ca. 2kg/m2)

Lieferumfang:
1 St. J4 io Protect Antrieb, Motorenstärke 6Nm, inkl. Achsadapter zu Nutrohr 14x3,7mm mit Stift M 5x5, Kabel 0,5m mit Stas3 Stecker, Resonanzsperren montiert und 2 Haltebügel.

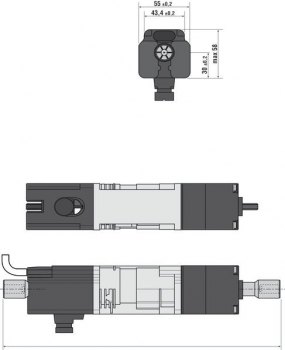

Antrieb mit passendem Lieferumfang zum einbau in Oberschiene (Kanal) 58x56mm.

Zubehör:
- Bei dem Einbau in eine Schenker Lamelle mit Storenkanal 78x67mm
Service Kit Schenker mitbestellen (Art. Nr. 9016299)
Im Service Kit ist der passende Wellenadapter zu Nutrohr 14x60° und das Befestigungszubehör enthalten.

- Bei dem Einbau in eine Griesser Lamelle mit Storenkanal 65x64mm
Service Kit Griesser mitbestellen (Art. Nr. 9015061)
Im Service Kit ist der passende Wellenadapter 7mm 6 Kant und das Befestigungszubehör enthalten.

Empfehlung:
- Hirschmann-Kupplung STAK3 (Dies ist die Kupplung die an die Zuleitung (230V/50Hz) kommt.)

Empfohlene Funkfernbedienungen und Funkwandsender:
- Situo 1 Variation io II / 1-Kanal Funkhandsender mit Scrollrad
- Situo 5 Variation A/M io II / 5-Kanal Funkhandsender mit Scrollrad
- Smoove Origin io / 1-Kanal Funkwandsender

Empfohlenes Produkt zur Bedienung per Smartphone oder Tablet:
- TaHoma Switch (Fenster/Terrasse/Zugang/Beleuchtung/Philips HUE)

J4 io Protect Antrieb für Jalousie/Raffstore mit integriertem io Funkempfänger von Somfy
Der io Funkmotor besteht aus dem J4 io Antrieb mit integriertem Funkempfänger und dem Stecker StaS3.

Die vertikale Positionierung und die Lamellenneigung werden durch 2 getrennte Bewegungen sowohl angefahren als auch zurückgemeldet. Diese Rückmeldung ermöglicht die Speicherung von beliebig vielen Positionen inkl. Lamellenneigung. Diese Positionen können als Szenarien entweder manuell, zeit- oder sensorgesteuert aufgerufen werden. Aufwendige Laufzeiteinstellungen für jeden Behang sind nicht notwendig. Dank der Anpassung des maximalen Wendebereichs auf die vom Hersteller definierten Wicklungslager-Einstellungen, wird eine hohe Genauigkeit der Lamellenneigung sichergstellt. Auch ohne Szenarieneinbindung bietet der J4 io die Möglichkeit, die "my"-Postion z.B. auf mittlere Höhe zu positionieren. Diese wird direkt angefahren inkl. Lamellenneigung.

Ferneinstellung der Endlagen, Drehrichtungsänderung, abnehmbarer 2D Schaltfühler mit Überwachung der beiden Laufrichtungen sowie Blockiererkennung sind weitere Vorteile des J4 io.

Vorteile der neuen J4 io Funkmotoren mit Protect Funktionen:
• Der J4 io Protect bietet eine automatische Anpassung der fixen oberen Endlage und verhindert damit, dass das hochgefahrene Lamellenpaket nach wenigen Wochen außerhalb der Blende sichtbar wird. Das normale sich ändernde Wickelverhalten der Aufzugsbänder wird damit zuverlässig kompensiert
• Die vertikale Positionierung und die Lamellenneigung werden durch 2 getrennte Bewegungen sowohl angefahren als auch zurückgemeldet. Diese Rückmeldung ermöglicht die Speicherung von beliebig vielen Positionen inkl. Lamellenneigung. Diese Positionen können als Szenarien entweder manuell, zeit- oder sensorgesteuert aufgerufen werden. Aufwendige Laufzeiteinstellungen mit externen Funkempfängern für jeden Behang sind nicht notwendig

Welchen Motor benötige ich für meine Lamellenstore?
- 6Nm Antrieb bis ca. 8m2 Storenfläche (ca. 2kg/m2)
- 10Nm Antrieb bis ca. 13m2 Storenfläche (ca. 2kg/m2)
- 18Nm Antrieb bis ca. 24m2 Storenfläche (ca. 2kg/m2)

Lieferumfang:
1 St. J4 io Protect Antrieb, Motorenstärke 10Nm, inkl. Achsadapter zu Nutrohr 14x3,7mm mit Stift M 5x5, Kabel 0,5m mit Stas3 Stecker, Resonanzsperren montiert und 2 Haltebügel.
Antrieb mit passendem Lieferumfang zum einbau in Oberschiene (Kanal) 58x56mm.

Zubehör:
- Bei dem Einbau in eine Schenker Lamelle mit Storenkanal 78x67mm
Service Kit Schenker mitbestellen (Art. Nr. 9016299)
Im Service Kit ist der passende Wellenadapter zu Nutrohr 14x60° und das Befestigungszubehör enthalten.

- Bei dem Einbau in eine Griesser Lamelle mit Storenkanal 65x64mm
Service Kit Griesser mitbestellen (Art. Nr. 9015061)
Im Service Kit ist der passende Wellenadapter 7mm 6 Kant und das Befestigungszubehör enthalten.

Empfehlung:
- Hirschmann-Kupplung STAK3 (Dies ist die Kupplung die an die Zuleitung (230V/50Hz) kommt.)

Empfohlene Funkfernbedienungen und Funkwandsender:
- Situo 1 Variation io II / 1-Kanal Funkhandsender mit Scrollrad
- Situo 5 Variation A/M io II / 5-Kanal Funkhandsender mit Scrollrad
- Smoove Origin io / 1-Kanal Funkwandsender

Empfohlenes Produkt zur Bedienung per Smartphone oder Tablet:
- TaHoma Switch (Fenster/Terrasse/Zugang/Beleuchtung/Philips HUE)

J4 io Protect Antrieb für Jalousie/Raffstore mit integriertem io Funkempfänger von Somfy
Der io Funkmotor besteht aus dem J4 io Antrieb mit integriertem Funkempfänger und dem Stecker StaS3.

Die vertikale Positionierung und die Lamellenneigung werden durch 2 getrennte Bewegungen sowohl angefahren als auch zurückgemeldet. Diese Rückmeldung ermöglicht die Speicherung von beliebig vielen Positionen inkl. Lamellenneigung. Diese Positionen können als Szenarien entweder manuell, zeit- oder sensorgesteuert aufgerufen werden. Aufwendige Laufzeiteinstellungen für jeden Behang sind nicht notwendig. Dank der Anpassung des maximalen Wendebereichs auf die vom Hersteller definierten Wicklungslager-Einstellungen, wird eine hohe Genauigkeit der Lamellenneigung sichergstellt. Auch ohne Szenarieneinbindung bietet der J4 io die Möglichkeit, die "my"-Postion z.B. auf mittlere Höhe zu positionieren. Diese wird direkt angefahren inkl. Lamellenneigung.

Ferneinstellung der Endlagen, Drehrichtungsänderung, abnehmbarer 2D Schaltfühler mit Überwachung der beiden Laufrichtungen sowie Blockiererkennung sind weitere Vorteile des J4 io.

Vorteile der neuen J4 io Funkmotoren mit Protect Funktionen:
• Der J4 io Protect bietet eine automatische Anpassung der fixen oberen Endlage und verhindert damit, dass das hochgefahrene Lamellenpaket nach wenigen Wochen außerhalb der Blende sichtbar wird. Das normale sich ändernde Wickelverhalten der Aufzugsbänder wird damit zuverlässig kompensiert
• Die vertikale Positionierung und die Lamellenneigung werden durch 2 getrennte Bewegungen sowohl angefahren als auch zurückgemeldet. Diese Rückmeldung ermöglicht die Speicherung von beliebig vielen Positionen inkl. Lamellenneigung. Diese Positionen können als Szenarien entweder manuell, zeit- oder sensorgesteuert aufgerufen werden. Aufwendige Laufzeiteinstellungen mit externen Funkempfängern für jeden Behang sind nicht notwendig

Welchen Motor benötige ich für meine Lamellenstore?
- 6Nm Antrieb bis ca. 8m2 Storenfläche (ca. 2kg/m2)
- 10Nm Antrieb bis ca. 13m2 Storenfläche (ca. 2kg/m2)
- 18Nm Antrieb bis ca. 24m2 Storenfläche (ca. 2kg/m2)

Lieferumfang:
1 St. J4 io Protect Antrieb, Motorenstärke 18Nm, inkl. Achsadapter zu Nutrohr 14x3,7mm mit Stift M 5x5, Kabel 0,5m mit Stas3 Stecker, Resonanzsperren montiert und 2 Haltebügel.
Antrieb mit passendem Lieferumfang zum einbau in Oberschiene (Kanal) 58x56mm.

Zubehör:
- Bei dem Einbau in eine Schenker Lamelle mit Storenkanal 78x67mm
Service Kit Schenker mitbestellen (Art. Nr. 9016299)
Im Service Kit ist der passende Wellenadapter zu Nutrohr 14x60° und das Befestigungszubehör enthalten.

- Bei dem Einbau in eine Griesser Lamelle mit Storenkanal 65x64mm
Service Kit Griesser mitbestellen (Art. Nr. 9015061)
Im Service Kit ist der passende Wellenadapter 7mm 6 Kant und das Befestigungszubehör enthalten.

Empfehlung:
- Hirschmann-Kupplung STAK3 (Dies ist die Kupplung die an die Zuleitung (230V/50Hz) kommt.)

Empfohlene Funkfernbedienungen und Funkwandsender:
- Situo 1 Variation io II / 1-Kanal Funkhandsender mit Scrollrad
- Situo 5 Variation A/M io II / 5-Kanal Funkhandsender mit Scrollrad
- Smoove Origin io / 1-Kanal Funkwandsender

Empfohlenes Produkt zur Bedienung per Smartphone oder Tablet:
- TaHoma Switch (Fenster/Terrasse/Zugang/Beleuchtung/Philips HUE)

J4 S io Protect Antrieb für Jalousie/Raffstore mit integriertem io Funkempfänger von Somfy
Der io Funkmotor besteht aus dem J4 io Antrieb mit integriertem Funkempfänger und dem Stecker StaS3.

Der J4S io Protect vereint io-Funkvorteile mit einer neuen lautlosen Bremse und den bewährten „Protect“-Funktionen. Er trägt somit zum Schutz, zur Langlebigkeit und zur Ästhetik des Raffstores bei. Ergänzt durch das TaHoma-System kommt die präzise Lamellenneigung des Motors voll zum Tragen, um Energie zu sparen und das Wohlbefinden zu Hause zu steigern. Geeignet für Systeme mit Achsmass 30 mm mit Kopfschiene unten offen. Sie sind mit einer Lieferposition 180° Achsenumdrehung über die untere Endlage, ausgeschalteter Nachjustierung der oberen Endlagen sowie Hinderniserkennung auf geringer Empfindlichkeit voreingestellt. Für alle Raffstorentypen geeignet dank 4 Funktionsweisen.

Bitte beachten:

- J4S io Protect ersetzt J4 io Protect bis auf die weiterhin erhältlichen 18 Nm-Version
- Schutz der Anlage vor Windschäden bietet z. B. der Funksensor Eolis io 230 V (Art.-Nr. 1816092)
- Andere Konfigurationen auf Anfrage erhältlich.

Vorteile der neuen J4 io Funkmotoren mit Protect Funktionen:
Der J4 io Protect bietet eine automatische Anpassung der fixen oberen Endlage und verhindert damit, dass das hochgefahrene Lamellenpaket nach wenigen Wochen außerhalb der Blende sichtbar wird. Das normale sich ändernde Wickelverhalten der Aufzugsbänder wird damit zuverlässig kompensiert

Technische Daten:
- Betriebsspannung: 230V / 50Hz
- Anschlussleitung: schwarz mit Stecker, 0,5m + StaS3
- 24 U/min
- IP Schutzklasse: IP 67
- Temperaturbereich: -10 Grad C bis +40 Grad C
- Motor 6Nm (Art.Nr. 124479 ) bis ca. 8m2 Storenfläche, Motorenlänge=295mm / Motor 10Nm (Art.Nr. 1244810) bis ca. 13m2 Storenfläche

Welchen Motor benötige ich für meine Lamellenstore?
- 6Nm Antrieb bis ca. 8m2 Storenfläche (ca. 2kg/m2)
- 10Nm Antrieb bis ca. 13m2 Storenfläche (ca. 2kg/m2)
- 18Nm Antrieb bis ca. 24m2 Storenfläche (ca. 2kg/m2)

Lieferumfang:
1 St. J4 S io Protect Antrieb, Motorenstärke 6Nm, inkl. Achsadapter zu Nutrohr 14x3,7mm mit Stift M 5x5, Kabel 0,5m mit Stas3 Stecker, Resonanzsperren montiert und 2 Haltebügel.
Antrieb mit passendem Lieferumfang zum einbau in Oberschiene (Kanal) 58x56mm.

8-tung Zubehör zum Einbau in Schenker + Griesser Storen noch nicht erhältlich bei Somfy.

Empfehlung:
- Hirschmann-Kupplung STAK3 (Dies ist die Kupplung die an die Zuleitung (230V/50Hz) kommt.)

Empfohlene Funkfernbedienungen und Funkwandsender:
- Situo 1 Variation io II / 1-Kanal Funkhandsender mit Scrollrad
- Situo 5 Variation A/M io II / 5-Kanal Funkhandsender mit Scrollrad
- Smoove Origin io / 1-Kanal Funkwandsender

Empfohlenes Produkt zur Bedienung per Smartphone oder Tablet:
- TaHoma Switch (Fenster/Terrasse/Zugang/Beleuchtung/Philips HUE)


J4 S io Protect Antrieb für Jalousie/Raffstore mit integriertem io Funkempfänger von Somfy
Der io Funkmotor besteht aus dem J4 io Antrieb mit integriertem Funkempfänger und dem Stecker StaS3.

Der J4S io Protect vereint io-Funkvorteile mit einer neuen lautlosen Bremse und den bewährten „Protect“-Funktionen. Er trägt somit zum Schutz, zur Langlebigkeit und zur Ästhetik des Raffstores bei. Ergänzt durch das TaHoma-System kommt die präzise Lamellenneigung des Motors voll zum Tragen, um Energie zu sparen und das Wohlbefinden zu Hause zu steigern. Geeignet für Systeme mit Achsmass 30 mm mit Kopfschiene unten offen. Sie sind mit einer Lieferposition 180° Achsenumdrehung über die untere Endlage, ausgeschalteter Nachjustierung der oberen Endlagen sowie Hinderniserkennung auf geringer Empfindlichkeit voreingestellt. Für alle Raffstorentypen geeignet dank 4 Funktionsweisen.

Bitte beachten:

- J4S io Protect ersetzt J4 io Protect bis auf die weiterhin erhältlichen 18 Nm-Version
- Schutz der Anlage vor Windschäden bietet z. B. der Funksensor Eolis io 230 V (Art.-Nr. 1816092)
- Andere Konfigurationen auf Anfrage erhältlich.

Vorteile der neuen J4 io Funkmotoren mit Protect Funktionen:
Der J4 io Protect bietet eine automatische Anpassung der fixen oberen Endlage und verhindert damit, dass das hochgefahrene Lamellenpaket nach wenigen Wochen außerhalb der Blende sichtbar wird. Das normale sich ändernde Wickelverhalten der Aufzugsbänder wird damit zuverlässig kompensiert

Technische Daten:
- Betriebsspannung: 230V / 50Hz
- Anschlussleitung: schwarz mit Stecker, 0,5m + StaS3
- 24 U/min
- IP Schutzklasse: IP 67
- Temperaturbereich: -10 Grad C bis +40 Grad C
- Motor 6Nm (Art.Nr. 124479 ) bis ca. 8m2 Storenfläche, Motorenlänge=295mm / Motor 10Nm (Art.Nr. 1244810) bis ca. 13m2 Storenfläche

Welchen Motor benötige ich für meine Lamellenstore?
- 6Nm Antrieb bis ca. 8m2 Storenfläche (ca. 2kg/m2)
- 10Nm Antrieb bis ca. 13m2 Storenfläche (ca. 2kg/m2)
- 18Nm Antrieb bis ca. 24m2 Storenfläche (ca. 2kg/m2)

Lieferumfang:
1 St. J4 S io Protect Antrieb, Motorenstärke 10Nm, inkl. Achsadapter zu Nutrohr 14x3,7mm mit Stift M 5x5, Kabel 0,5m mit Stas3 Stecker, Resonanzsperren montiert und 2 Haltebügel.
Antrieb mit passendem Lieferumfang zum einbau in Oberschiene (Kanal) 58x56mm.

8-tung Zubehör zum Einbau in Schenker + Griesser Storen noch nicht erhältlich bei Somfy.

Empfehlung:
- Hirschmann-Kupplung STAK3 (Dies ist die Kupplung die an die Zuleitung (230V/50Hz) kommt.)

Empfohlene Funkfernbedienungen und Funkwandsender:
- Situo 1 Variation io II / 1-Kanal Funkhandsender mit Scrollrad
- Situo 5 Variation A/M io II / 5-Kanal Funkhandsender mit Scrollrad
- Smoove Origin io / 1-Kanal Funkwandsender

Empfohlenes Produkt zur Bedienung per Smartphone oder Tablet:
- TaHoma Switch (Fenster/Terrasse/Zugang/Beleuchtung/Philips HUE)
