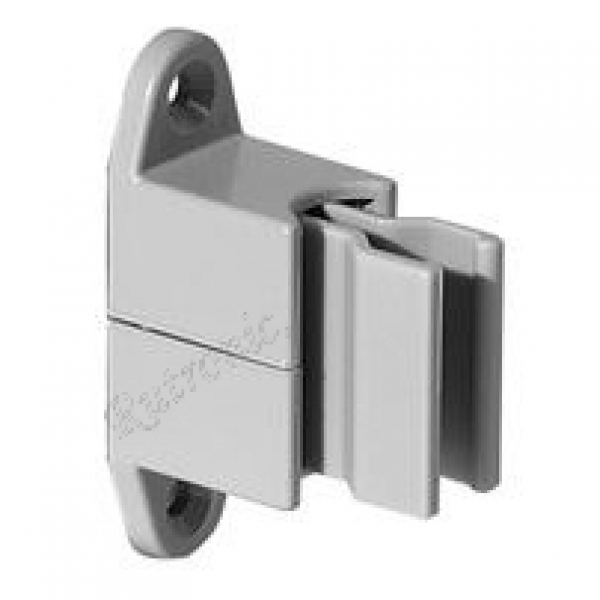

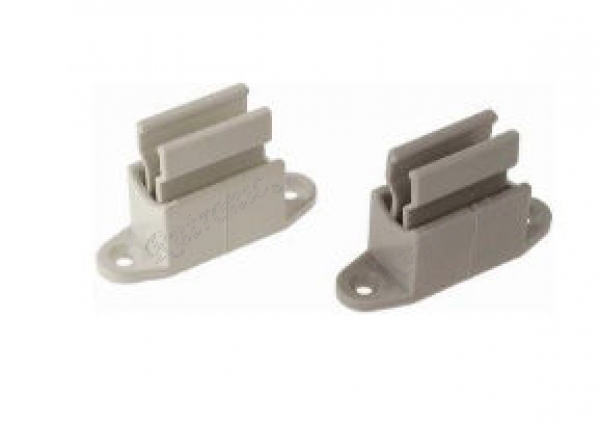

Kurbelhalter schnapper

Abdeckplatte 35x85mm 70° zu Clip-Modular System.
Abdeckplatte in Nylon in diversen Farben erhältlich.

Getriebe für Sonnenstoren (Markisen)
Der starke Markisen-Klassiker wird in den Bereichen Gelenkarm-, Fallarm- und Fenstermarkisen eingesetzt. Das Schneckengetriebe hat einen guten Wirkungsgrad und eine sichere Selbsthemmung im Bereich des max. Abtriebsdrehmoment. Eine eingebaute Bremsfeder verhindert das Herauslaufen der Markise bei einer eventuellen Wechselbelastung, bspw. durch Wind. Die Bremsfeder sichert ein ruckfreies Ausfahren der Markise, da das Schneckenrad in Kunststoffbuchsen gelagert ist. Für die Schmierung wird ein Spezialfett bester Qualität verwendet.

Merkmale
- Getriebedicke 55 mm
- Schneckengetriebe mit 7:1 Untersetzung
- Einsatzgebiet: Gelenkarm-, Fallarm- und Fenstermarkisen
- ohne Endanschlag (Aufzugsbegrenzung)
- ohne Gehäuseaufnahme (Bund)
- mit ovaler Öse aus Zinkdruckguss
- Aufnahme: Innenvierkant 13 mm
- Farbe: blank (unbeschichtet)

Technische Daten:
Übersetzung: 7:1 (bis 13m2)
Antrieb: Zinköse oval
Abtrieb: 4-kant Zapfen 13x13mm
Gewinde: M6 + M8

Lieferumfang: Getriebe mit Zinköse oval (gem. Abbildung)

Unsere Ösen sind aus Zinkdruckguss und verfügen dadurch über eine sehr lange Lebensdauer.

Merkmale
- Ovale Öse aus Zinkdruckguss
- Bohrung: Ø 10mm rund (QB = Ø 4mm)
- für unsere Sonnenstorenkurbeln

Lieferumfang
Zinköse oval aus Zinkdruckguss

Gelenkkurbel zu Clip-Modular System.
Kurbelstange Alu / Kurbelgriff Stahl.

In diversen Farben und Längen erhältlich.

Lieferumfang:

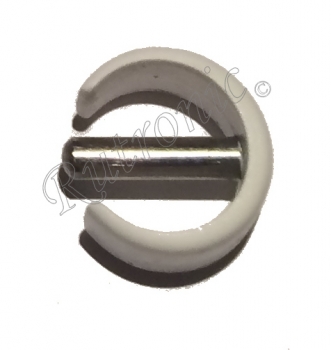

Gelenkkurbel mit passendem Sicherungsclip. (Kurbelrohr innen abgeschröpft)

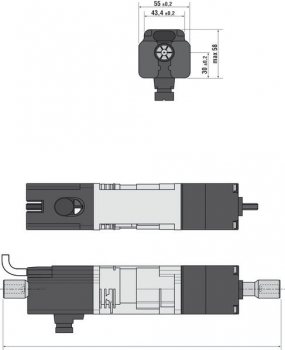

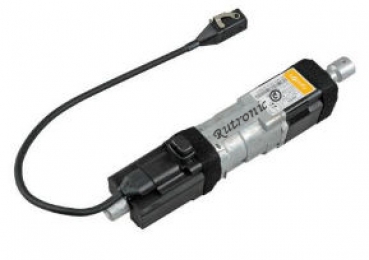

J4 RTS Antrieb für Jalousie/Raffstore mit integriertem RTS Funkempfänger von Somfy
Der J4 RTS vereint alle Vorteile eines J4 WT und eines Funkempfängers Soliris Modulis Slim Receiver RTS.

Der Antrieb ist bereits in der unteren Endlage ausgeliefert. Die obere Endlage wird über den Schaltfühler oder nach 120 (von max. 200) Antriebswelle-Umdrehungen erreicht. Unkomplizierte und sichere Fernanpassung der Endlagen per RTS Funk. Keine Einhaltung einer Mindestdistanz bei der Endlagenanpassungen, keine Druckknöpfe-Betätigung mehr. Integrierte Wind- und Sonnenautomatik (identisch zum aktuellen Soliris Modulis Slim Receiver RTS).

Ferneinstellung der Endlagen per RTS, Drehrichtungsänderung, abnehmbarer 2D Schaltfühler mit Überwachung der beiden Laufrichtungen sowie Blockiererkennung sind weitere Vorteile des J4 RTS.

Technische Daten:

- Betriebsspannung: 230V / 50Hz

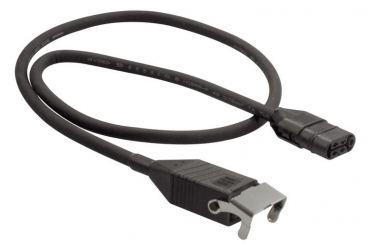

- Anschlussleitung: schwarz mit Stecker, 0,5m + StaS3
- 24 U/min
- IP Schutzklasse: IP 67
- Temperaturbereich: -10 Grad C bis +40 Grad C
- 6Nm bis ca. 8m2 Storenfläche, Motorenlänge=295mm / 10Nm bis ca. 13m2 Storenfläche / 18Nm bis ca. 24m2 Storenfläche (ca. 2kg/m2)

Welchen Motor benötige ich für meine Lamellenstore?
- 6Nm Antrieb bis ca. 8m2 Storenfläche (ca. 2kg/m2)
- 10Nm Antrieb bis ca. 13m2 Storenfläche (ca. 2kg/m2)
- 18Nm Antrieb bis ca. 24m2 Storenfläche (ca. 2kg/m2)

Lieferumfang:
1 St. J4 RTS Antrieb, Motorenstärke 6Nm inkl. Achsadapter zu Nutrohr 14x3,7mm mit Stift M 5x5, Kabel 0,5m mit Stas3 Stecker, Resonanzsperren montiert und 2 Haltebügel.
Antrieb mit passendem Lieferumfang zum einbau in Oberschiene (Kanal) 58x56mm Stoma.

Zubehör:
- Bei dem Einbau in eine Schenker Lamelle mit Storenkanal 78x67mm
Service Kit Schenker mitbestellen (Art. Nr. 9016299)
Im Service Kit ist der passende Wellenadapter zu Nutrohr 14x60° und das Befestigungszubehör enthalten.

- Bei dem Einbau in eine Griesser Lamelle mit Storenkanal 65x64mm
Service Kit Griesser mitbestellen (Art. Nr. 9015061)
Im Service Kit ist der passende Wellenadapter 7mm 6 Kant und das Befestigungszubehör enthalten.

Empfohlene Funkfernbedienungen und Funkwandsender:
- Situo 1 Variation RTS II, 1- Kanal Funkhandsender mit Scrollrad
- Situo 5 Variation RTS II, 5- Kanal Funkhandsender mit Scrollrad
- Situo 1 Variation Soliris RTS II, 1- Kanal Funkhandsender mit Sonnenautomatik
- Telis 16 RTS Funkhandsender, 16- Kanal Funkhandsender
- Smoove Origin RTS, 1-Kanal Funkwandsender

Zubehör das Sie auch interessieren könnte:
- Universal Montage- und Einstellkabel für alle Somfy 230V Antriebe
- Hirschmann-Kupplung STAK3 (Zuleitung)
- Passende RTS Funk- Hand- Wandsender
- TaHoma Switch (Fenster/Terrasse/Zugang/Beleuchtung/Philips HUE)

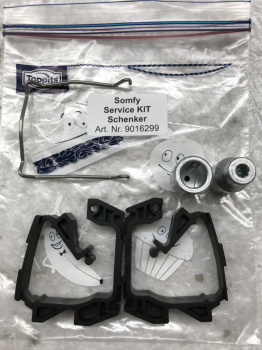

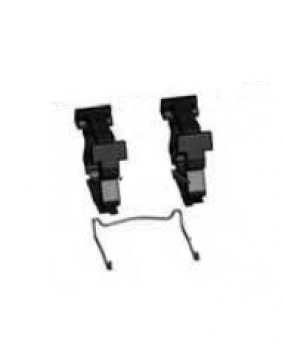

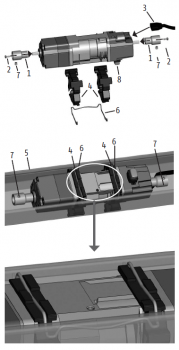

Service Kit Schenker umfasst die passenden Teile für den Einbau eines Antriebs der J4 Baureihe in einen Storenkanal 78x67mm.
Im Service Kit ist der passende Wellenadapter zu Nutrohr 14x60° und das Befestigungszubehör enthalten.

Lieferumfang:
- 2x J4-Antriebsclipadapter für Storenkanal 78x67mm (9014686)
- J4 Halteklammer innenliegend (9014218)
- 2x Wellenadapter, Durchmesser 14mm, 60°, ohne Gewinde, ohne Gewindestift (9014173)

Hinweis:
Dieses Service Kit Schenker (Somfy) passt NICHT zu den neuen Somfy J4 S io Protect Motoren und auch NICHT zu Elero Motoren!

Dies ist die Kupplung die an die Zuleitung (230V/50Hz) kommt.
Die Hirschmann-Kupplung STAK3 sollte vom Elektriker angeschlossen werden.

Kurbelstange Alu / Kurbelgriff Stahl

Storenkurbel wählbar in diversen Ausführungen.

Lieferumfang:
- Storenkurbel komplett mit passendem Kurbelhalter
(Storenkurbel, Kreuzgelenk, PVC Abdeckplatte, Antriebsstange, Kurbelhalter)
