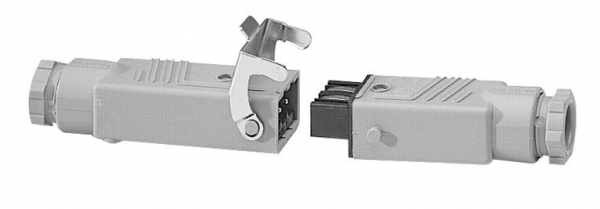

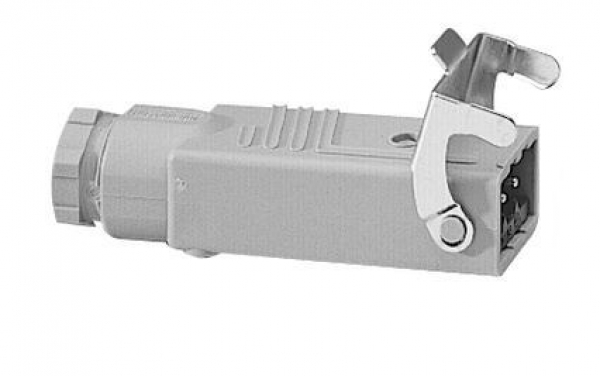

Hirschmann-Stecker STAS3 Dies ist der Stecker der an die Motorenseite kommt.
Der Hirschmann-Stecker STAS 3 wird in der Regel von Somfy komplett am Motor angschlossen geliefert.
Anschluss von Hirschmann STAS 3:
Verdrahtet
1 = Blau (Neutralleiter)
2 = Schwarz / AUF
3 = Braun / AB
Die separate Klemme ist für die Erdung(Gelb-Grün).
Funk
1 = Blau (Neutralleiter)
2 = Braun (Direkte Phase)
3 = leer
Die separate Klemme ist für die Erdung(Gelb-Grün).
