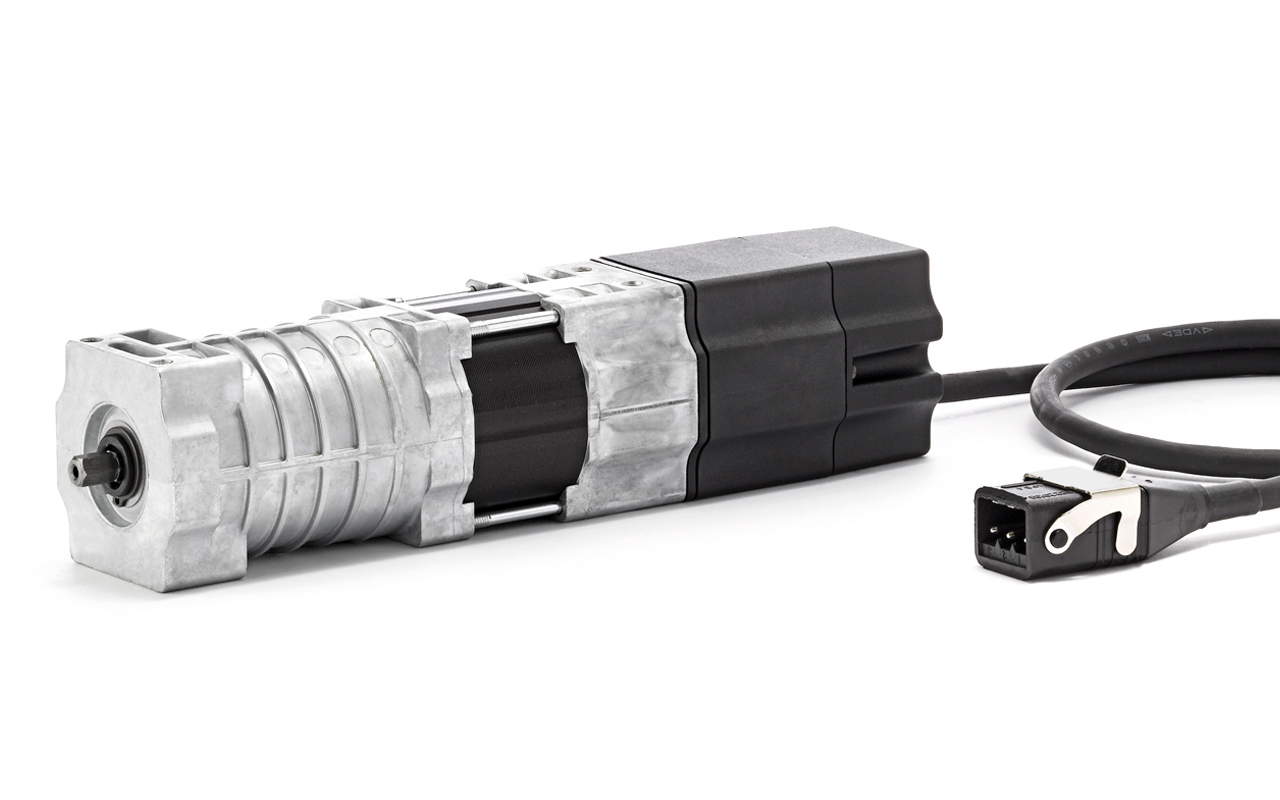

Elero JA Soft Antrieb 9Nm für Lamellenstoren

Elero Motor / JA Soft Antrieb für Jalousie/Raffstoren / Programmierung der Endlagen mechanisch durch Druckknopf
Jalousieantriebe sind optimal auf die spezifischen Anforderungen von Jalousien abgestimmt. Die Antriebe verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Dank der Soft-Technologie sind die Jalousiemotoren von Elero ausserdem besonders leise und schonend. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von aussen zugänglich.
Der Jalousieantrieb mit geräuschloser Softbremse und doppelseitigem Abtrieb. Endabschaltung erfolgt mechanisch.

Programmierung der Endlagen ohne Einstellkabel möglich:

Einstellung des oberen Endpunktes: Die Einstellung des oberen Endpunktes ist nur erforderlich, wenn der Endpunkt vor der Abschaltung durch den Auflaufpilz liegt. Ansonsten wird die Jalousie nur durch den Auflaufpilz abgeschaltet. Jalousie mit Hilfe der entsprechenden Tasten nach oben fahren, während dem fahren gleichzeitig den orangefarbenen Einstelltaster am Motor eindrücken und mindestens 5 Sekunden
gedrückt halten (Einstelltaster bleibt eingerastet). Den oberen Endpunkt zielgenau anfahren (Feineinstellung mittels Tippbetrieb am Taster). Durch Änderung der Bewegungsrichtung wird die Einstelltaste
automatisch entrastet, der obere Endpunkt ist damit eingestellt.
Einstellung des unteren Endpunktes: Einstellung analog zum oberen Endpunkt. Jalousie mit Hilfe der entsprechenden Tasten nach unten fahren, während dem fahren gleichzeitig den weissfarbenen Einstelltaster am Motor eindrücken und mindestens 5 Sekunden gedrückt halten (Einstelltaster bleibt eingerastet). Den unteren Endpunkt zielgenau anfahren (Feineinstellung mittels Tippbetrieb am Taster). Durch Änderung der Bewegungsrichtung wird die Einstelltaste automatisch entrastet, der untere Endpunkt ist damit eingestellt.

Technische Daten:
- Betriebsspannung: 230V / 50Hz
- Anschlussleitung: schwarz mit Stecker, 0,5m + StaS3
- 24 U/min
- IP Schutzklasse: IP 67
- Temperaturbereich: -10 Grad C bis +40 Grad C
- Elero Motor 6Nm bis ca. 9m2 Storenfläche / 9Nm bis ca. 12m2 Storenfläche / 20Nm bis ca. 26m2 Storenfläche
- Motorenlänge inkl. Wellenadapter: 6Nm Motor = 305mm / 9Nm Motor = 340mm / 20Nm Motor = 360mm
- Elero Motor 6Nm Art.Nr. 713.106 / Elero Motor 9Nm Art.Nr. 713.109 / Elero Motor 20Nm Art.Nr. 713.120

Welchen Motor benötige ich für meine Lamellenstore?
- 6Nm Antrieb bis ca. 9m2 Storenfläche (ca. 2kg/m2)
- 9Nm Antrieb bis ca. 12m2 Storenfläche (ca. 2kg/m2)
- 20Nm Antrieb bis ca. 24m2 Storenfläche (ca. 2kg/m2)

Lieferumfang:

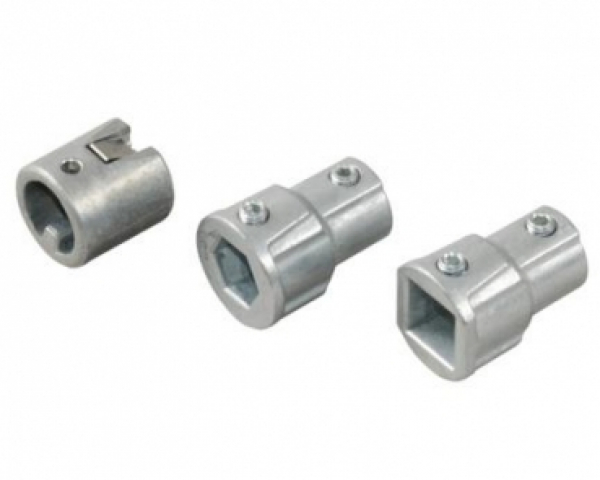

1St. JA Soft Antrieb inkl. Achsadapter, Auflaufpilz, Kabel 0,5m mit Stas3 Stecker.
Antrieb mit passendem Lieferumfang zum Einbau in Oberschiene.

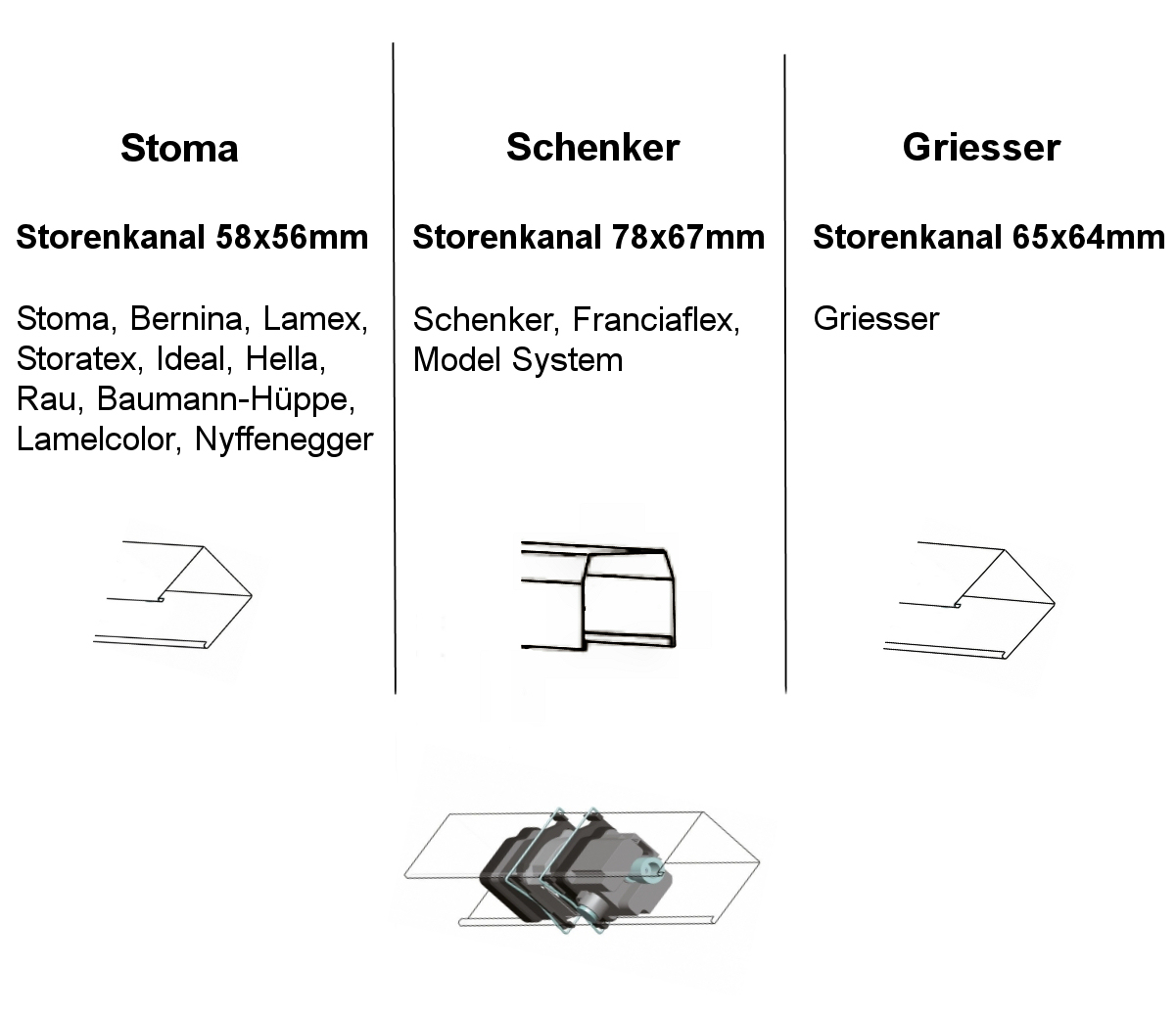

Ausführung:

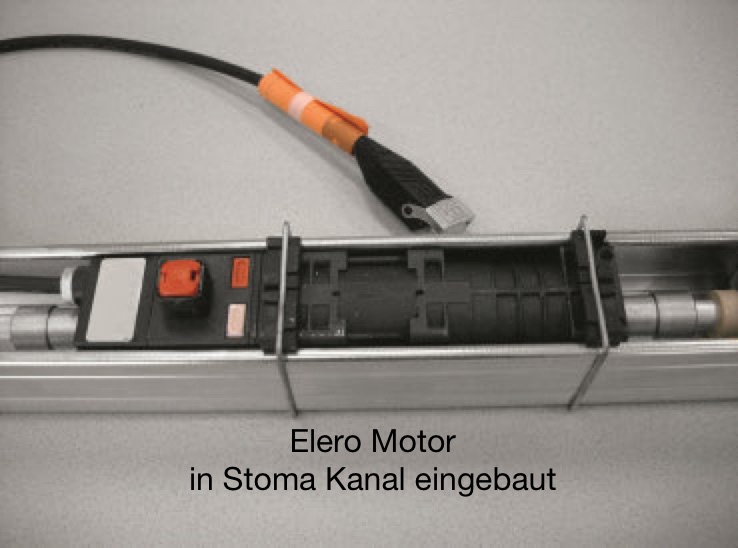

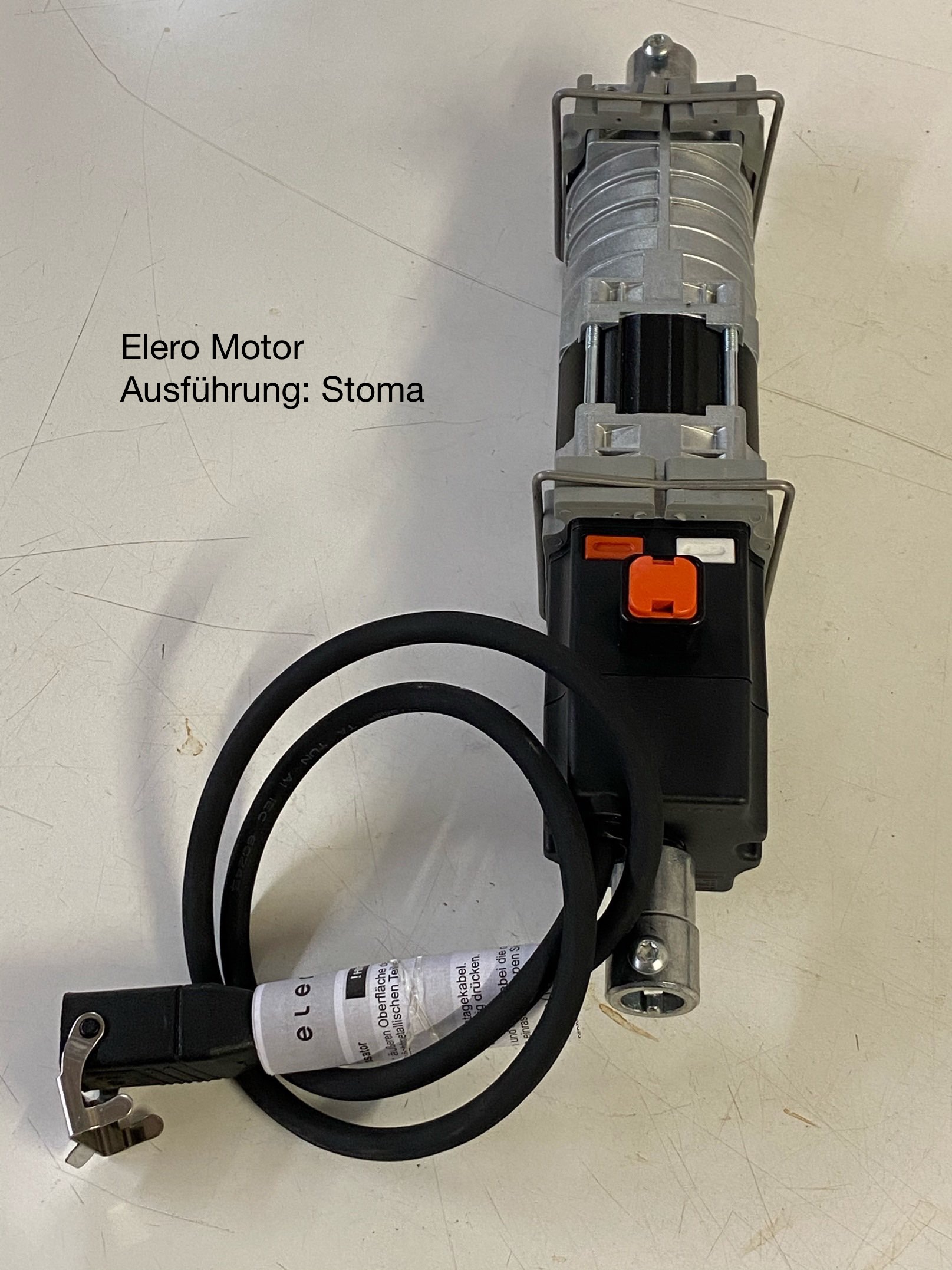

Bei dem Einbau in eine Stoma Lamelle mit Storenkanal 58x56mm
- Ausführung Stoma mit passenden Wellenadaptern zu Nutrohr 14x3,7mm
- Kabel 0,5m mit Stas3 Stecker
- Passendes Befestigungszubehör

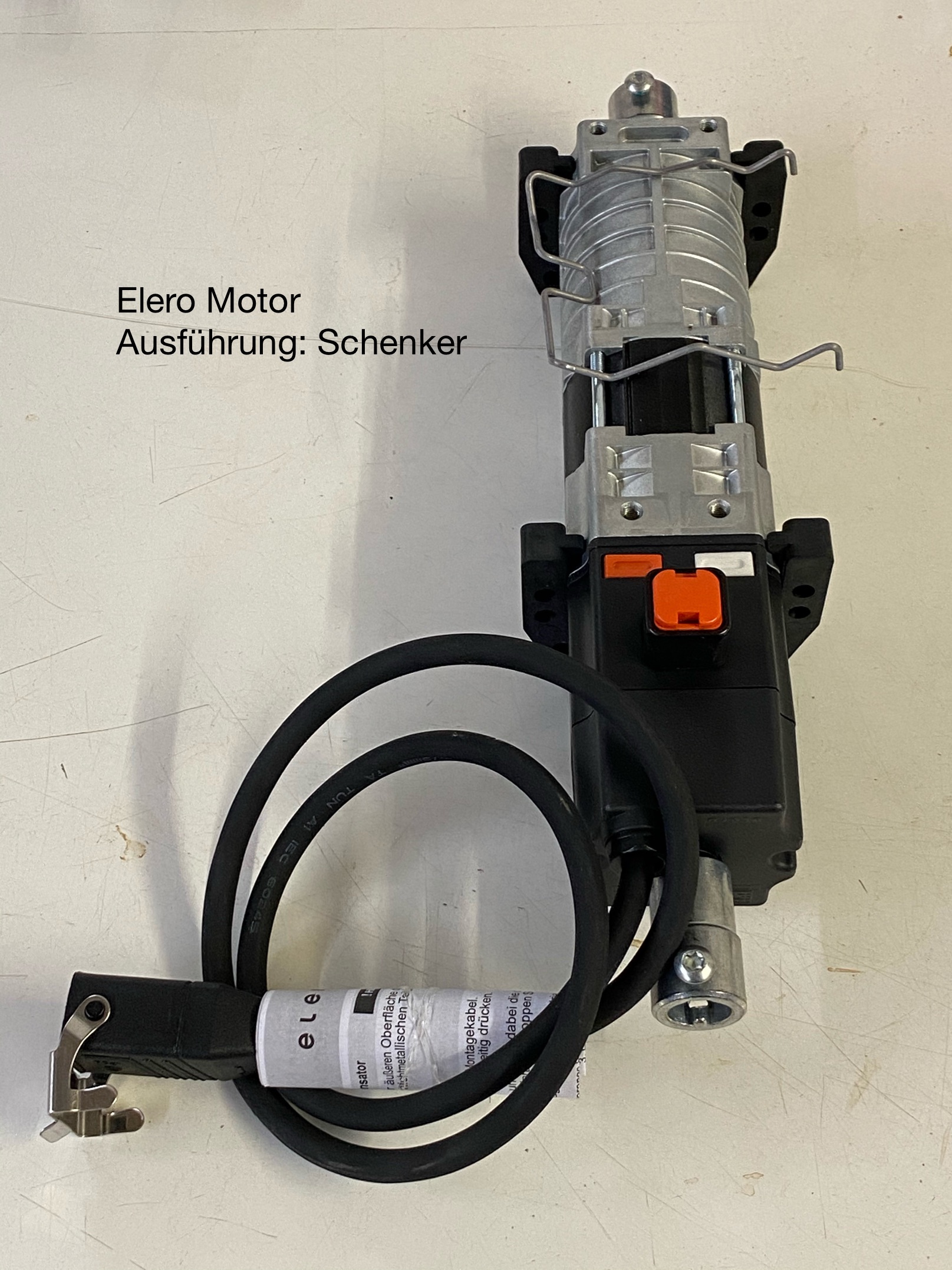

Bei dem Einbau in eine Schenker Lamelle mit Storenkanal 78x67mm
- Ausführung Schenker mit passenden Wellenadaptern zu Nutrohr 14x60°
- Kabel 0,5m mit Stas3 Stecker
- Passendes Befestigungszubehör

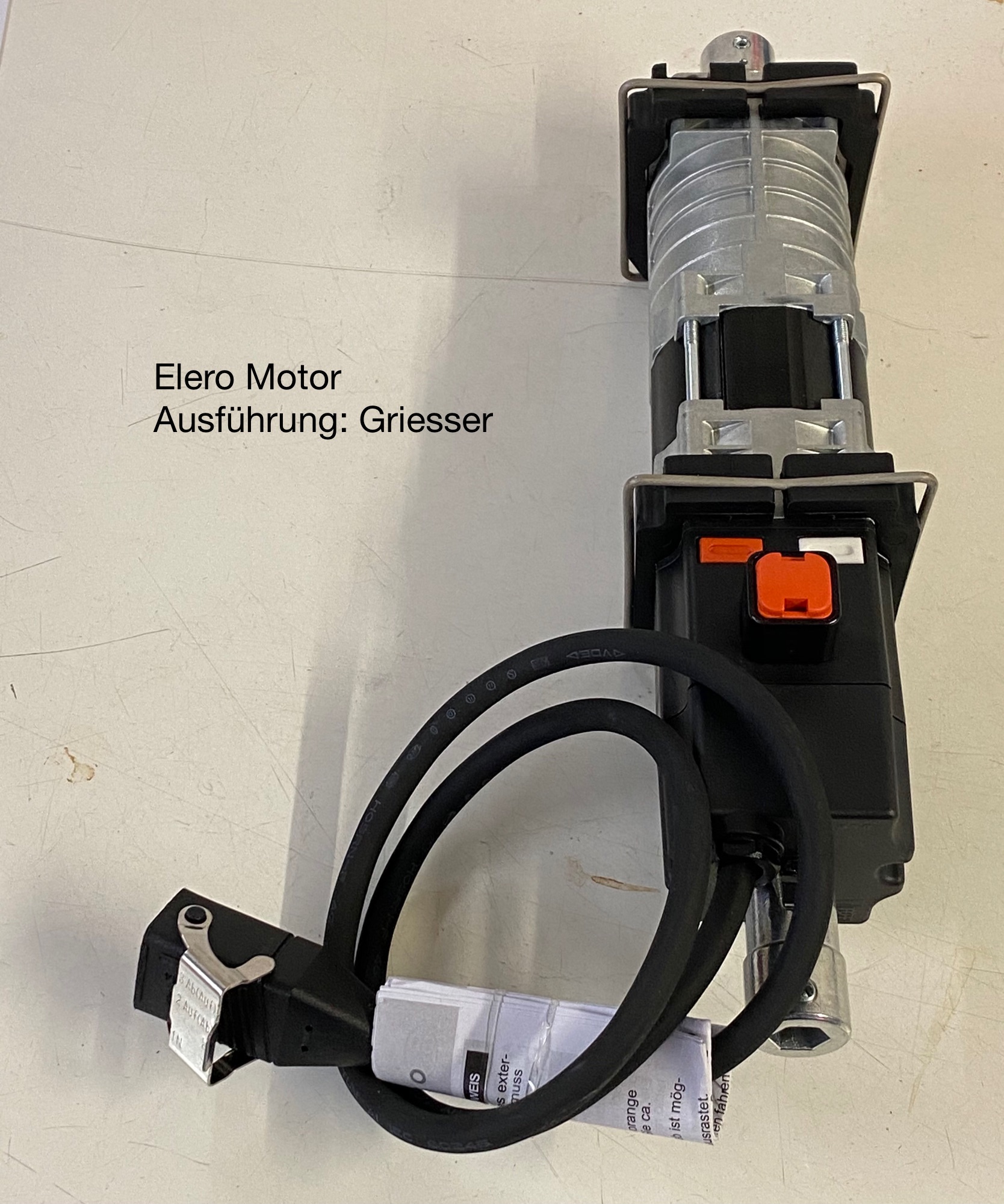

Bei dem Einbau in eine Griesser Lamelle mit Storenkanal 65x64mm
- Ausführung Griesser mit passenden Wellenadaptern 11mm 6-Kant
- Kabel 0,5m mit Stas3 Stecker
- Passendes Befestigungszubehör

Empfehlung:
- Hirschmann-Kupplung STAK3 (Dies ist die Kupplung die an die Zuleitung (230V/50Hz) kommt.)
